Joule Dieb 1

Ein Joule Thief oder eben Joule Dieb ist eine einfach zu realisierende Schaltung, welche die letzten Reserven aus einer Batterie quetscht. Betrieben wird daran eine LED, welche eine höhere Durchlass-Spannung benötigt, als die Batterie eigentlich liefern kann. Durch den Selbstschwinger mit der Spule werden aber gepulste Spannungsspitzen erzeugt, welche sogar zwei oder drei LEDs in Serie zum Leuchten bringen. Dies funktioniert bis die Spannung an der Batterie nur noch rund 0,5 V beträgt. Der Stromverbrauch ist sehr gering, so dass die LED viele Stunden leuchten kann.

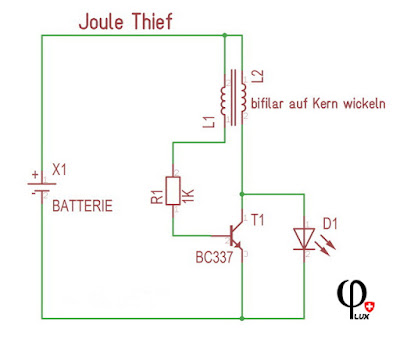

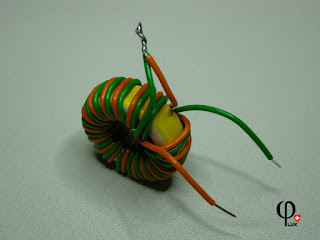

Dies ist die Standard-Schaltung, welche jeder Interessierte einmal aufgebaut haben sollte. Später stelle ich noch andere Varianten vor. Einen passenden Kern findet man sicher irgendwo in der Bastelkiste oder beim Ausschlachten von alten Netzteilen. Die Wicklung wird bifilar gewickelt, d.h. zwei Litzen werden gleichzeitig um den Kern gewickelt. Die beiden offenen Enden schliesst man dann entgegengesetzt an, so dass die Wicklungen umgekehrt gepolt sind (siehe Foto).



Beim folgenden Test konnte ich bis zu drei LEDs an einer alten Batterie zum Leuchten bringen.
