Der letzte grosse Nerv-Faktor blieb der im Schaltnetzteil eingebaute, kleine 60mm-Lüfter. Ein Austausch mit einem leiseren Papst-Lüfter hat nicht viel gebracht.
Folgend überlegte ich mir eine bessere Kühlung, welche auch insgesamt leiser sein sollte. Zwei grosse Lüfter einzubauen, wie oft gesehen, finde ich etwas übertrieben. Ein einzelner 120mm-Lüfter sollte eigentlich reichen.
Ich entschied mich für einen Noctua NF-S12A FLX. Diesen liegen Adapterkabel bei, mittels denen die Drehzahl (und der Lärmpegel) nochmals verringert werden kann. Es gibt insgesamt drei Abstufungen. Ich lies den Noctua vorerst auf der schnellsten Stufe laufen, später drosselte ich ihn auf low-noise Betrieb (mittlere Stufe), da es wohl ausreichend ist. Also wurde alles nochmals etwas leiser.
Schnell gewöhnt man sich an die neue Lautstärke und dann hört man dafür die Schrittmotoren wieder besser ;-) ... aber nein im Ernst, jetzt ist er wirklich leise genug!
Die kleinen Lüfter (vor dem Mainboard und Rückseite), welche ich schon früher durch Leisere ersetzte, lasse ich vorerst eingebaut und angeschlossen. Da sie kaum hörbar sind, macht es keinen Sinn sie jetzt wieder auszubauen. Ich denke aber, dass sie nun nicht mehr unbedingt notwendig wären.
Die Abdeckung des Schaltnetzteils wird nicht entfernt, wie schon oft gesehen. Dieses Stück Alublech ist ebenfalls Teil der Kühlung: Erstens durch das vorhandene Aluminium-Material / resp. die Fläche und zweitens weil die Kühlluft schön durch diesen Gehäuse-«Kanal» hindurch gezogen wird, um alle Komponenten gleichmässiger zu kühlen. Ausserdem schirmt das Gehäuse allenfalls Störstrahlung ab.
Das Gitter vor der Lüfteröffnung kann man jedoch entfernen, da es den Luftstrom eh nur behindert.
Ersetzt wird also nur das Bodenblech. Der neue Boden kann zweiteilig oder als Ganzes ausgedruckt werden, je nach Druckraum der zur Verfügung steht.
Der neue 120mm-Lüfter bläst die warme Luft nach aussen und saugt kalte Luft einerseits über die vordere Öffnung im Bodenteil an und auch über die bereits bestehenden seitlichen Lüftungsschlitze, linksseitig am Gehäuse.
Die Kühlung ist nun wesentlich besser und weil alles nicht mehr so heiss wird, schaltet sich der laute Lüfter im Schaltnetzteil überhaupt nicht mehr ein, da er temperatur-gesteuert ist. Deshalb muss man ihn auch nicht weiter ausbauen und im äussersten Notfall könnte er trotzdem mal kurz einspringen, sozusagen als Backup.
Beim bisherigen Drucken hatte er sich kein einziges mal eingeschalten, also dürften die Temperaturen weit unter den vorherigen Werten liegen. Der Haupt-Störenfried ist nun also endlich verstummt und ich habe mein Ziel erreicht.
Zum Nachdrucken kann man die Teile hier downloaden
Die Lüfter in der Steuerbox hatte ich schon früh durch Leisere ersetzt und darüber bereits berichtet.
Um den Druckerlärm weiter zu reduzieren, greifen viele zu diesen speziellen Dämpfern, an denen die Schrittmotoren befestigt werden.
Das Surren der Motoren wirkte auf mich aber nicht unbedingt störend, eher die lauten Lüfter und das, was nicht vom Lüfter und vom Motor kommt, nämlich die Geräusche der Antriebe, deren Vibrationen sich über den Rahmen auf den Tisch übertragen.
Wie ich nun feststellen konnte, war das nun zumindest bei meiner Drucker-Konstellation, der eigentliche Störfaktor!

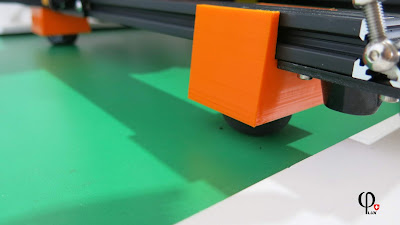

Ich wollte den Drucker schon seit langem auf Squash-Ball-Füsse stellen. Eigentlich um die Vibrationen weiter zu vermindern. Wie sich nun herausstellte, war das eine sehr gute Idee. Der Drucker ist nun nämlich auch sehr viel leiser.
Manchmal ist die Lösung eine sehr einfache ;-)
Die passenden Füsse für den CR-10 gibt es hier. Natürlich kann man auch selber welche konstruieren oder sich für ein anderes Modell entscheiden.
Ich entschied mich für die weichsten Squashbälle, die mit den zwei gelben Punkten darauf.
Als ich mit den neu montierten Füssen erstmals druckte, traute ich meinen Ohren kaum. Der Drucker ist nun optimal von der Unterlage entkoppelt und man hört ihn beinahe nicht mehr, nur ein gelegentliches und kaum wahrnehmbares Surren der Motoren, absolut nicht störend, schon gar nicht im Nebenraum.
Den prägnanten Akustik-Part übernimmt nun leider der Lüfter im Netzteil, der erst bei einer gewissen Belastung in Aktion tritt, aber dann stetig vor sich hin rauscht.
Gut, den wollte ich eigentlich auch schon ersetzen. Ich hatte bereits früher einen passenden Papst-Lüfter 60x60x15mm angeschafft und montierte diesen nun.
Im Vergleich mit dem alten Lüfter und in ausgebautem Zustand ist der Papst-Lüfter eindeutig leiser. Wieder eingebaut in der Steuerbox rauscht es aber fast wie vorher. Man darf also kein Wunder erwarten. Ich denke die Lüfter-Geräusche sind ein bisschen weniger aber immer noch ausreichend prägnant.
Die Control-Box ist leider Lüftungstechnisch nicht sehr durchdacht. Hier müsste man besser gleich eine komplett neue Box konstruieren mit einem besseren Lüfter-System. Der Lüfter des Netzteils wird durch die Abdeckung und den Bodendeckel der Controlbox gleich zweimal behindert.... absolut katastrophal gelöst! Das enorme Rauschen entsteht wohl teilweise durch den behinderten Luftstrom.
Ich denke, dass es hier nicht gleich zwei 120mm-Riesenlüfter unter dem Boden braucht, um eine ausreichende Kühlung und weniger Lärm zu haben, wie auf Thingiverse gesehen. Ein einziger gescheiter Lüfter, der einen Luftstrom durch's ganze Gehäuse zieht, würde reichen.
Vermutlich werde ich diese Idee bei Gelegenheit angehen.
